海灣GST-LD-8365H輸入/輸出模塊

作者:海灣消防文章來源：http://www.jadeshine.cn/ [大中小]

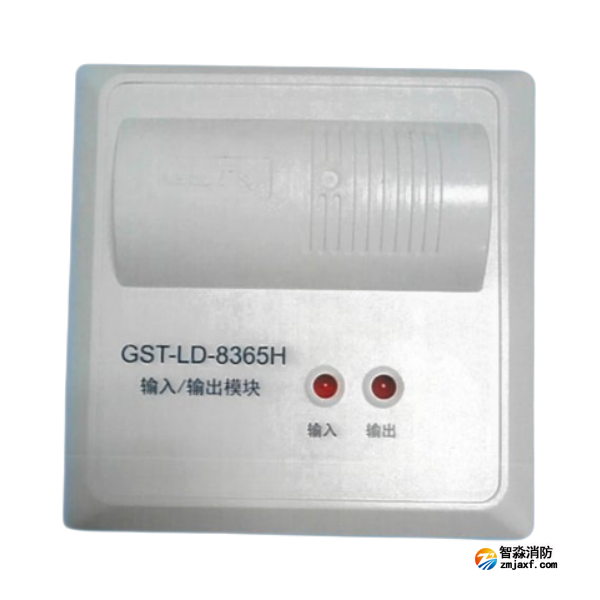

海灣GST-LD-8365H輸入/輸出模塊

一、海灣GST-LD-8365H輸入/輸出模塊概述

　　海灣GST-LD-8365H輸入/輸出模塊，主要用于連接需要火災報警控制器控制的消防聯動設備，主要應用兩種情形：

　　1）被控設備控制端口提供12V~48V檢線電壓的場合，如卷簾門、消防電梯等，并可接收設備的動作回答信號；

　　2）8365H作為有源輸出的場合，如電磁閥、非編碼聲光等。

二、海灣GST-LD-8365H輸入/輸出模塊功能特點

　◎兩線制低功耗設計；

　◎采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好抑制能力；

　◎輸入、輸出均具有檢線功能，輸入信號隔離檢測，抗干擾能力強；

　◎輸出觸點容量2A；

　◎地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；

　◎新型插拔式卡接結構，安裝、拆卸簡單方便，適合模塊箱等多種安裝方式。

三、海灣GST-LD-8365H輸入/輸出模塊技術參數

型號	GST-LD-8365H
名稱	輸入/輸出模塊
品牌	海灣
工作電壓	總線24V，允許范圍16V～28V；
工作電流	無源輸出：總線監視電流≤0.73mA 總線啟動電流≤0.95mA；有源輸出：總線監視電流≤0.92mA 總線啟動電流≤27.9mA；注：當模塊有源輸出控制設備時，一條總線回路上配接此模式模塊數量不得超過 4 只。
輸出檢線	輸出線路發生短路、斷路，模塊將向控制器發送故障信號
無源輸出容量	容量為 DC30V/2A，正常時觸點阻值為 30kΩ，啟動后閉合，適用于 12V～48V 直流或交流
輸出控制方式	常開觸點輸出，有脈沖方式、電平方式，脈沖啟動時繼電器吸合時間為 10s；有源輸出方式為恒功率輸出，功率為 0.3w。
編碼方式	電子編碼，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
指示燈	輸入指示燈，紅色，正常巡檢時閃亮1次，總線電壓低故障時連續閃亮兩次，輸入故障時以2.5Hz、50%占空比閃爍，反饋時常亮；輸出指示燈：紅色，待機時熄滅，輸出故障時以2.5Hz、50%占空比閃爍，啟動時常
線制	與火災報警控制器采用無極性信號二總線連接
外殼防護等級	IP30
外殼材質	ABS，白色
重量	約105.3g(帶底殼)
外形尺寸	86mm×86mm×41mm

四、海灣GST-LD-8365H輸入/輸出模塊接線說明

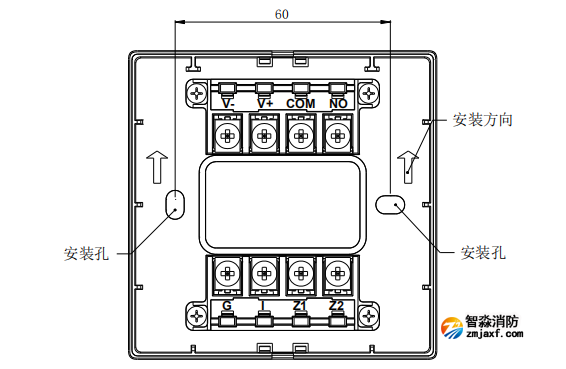

GST-LD-8365H輸入/輸出模塊接線說明

　　Z1、Z2：接控制器兩總線，無極性；

　　I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）；

　　COM、NO：無源常開輸出端子；

　　V+、V-：有源輸出端子；配置有源輸出時，V+和COM短接，NO、V-配接被控設備（NO為正極，V-為負極）。

　當模塊有源輸出控制設備時，一條總線回路上配接此模式模塊數量不得超過4只，輸入配置方式無變化，模塊與被控制設備接線方式如下圖所示：

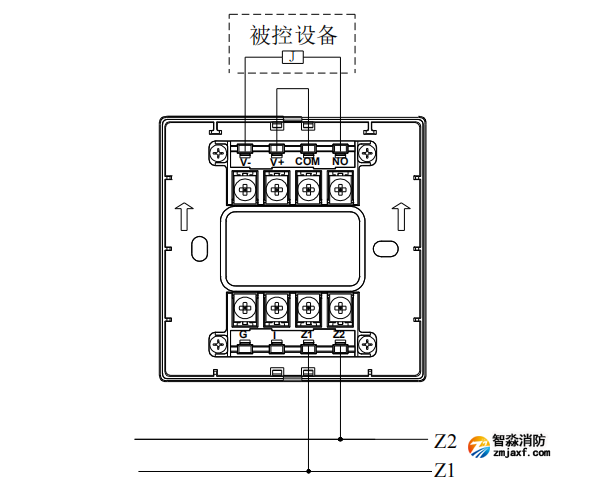

GST-LD-8365H輸入/輸出模塊接線圖

有源輸出

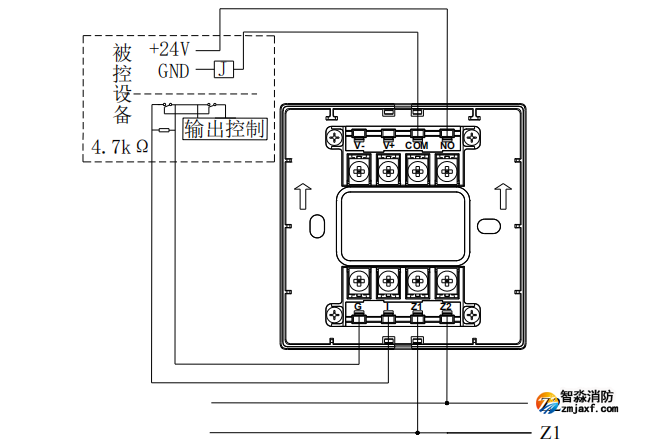

　當輸出控制電壓由被控設備提供，此時模塊無源輸出觸點控制設備，模塊與被控制設備的接線示意圖：

GST-LD-8365H輸入/輸出模塊接線

無源輸出，輸入常開檢線
